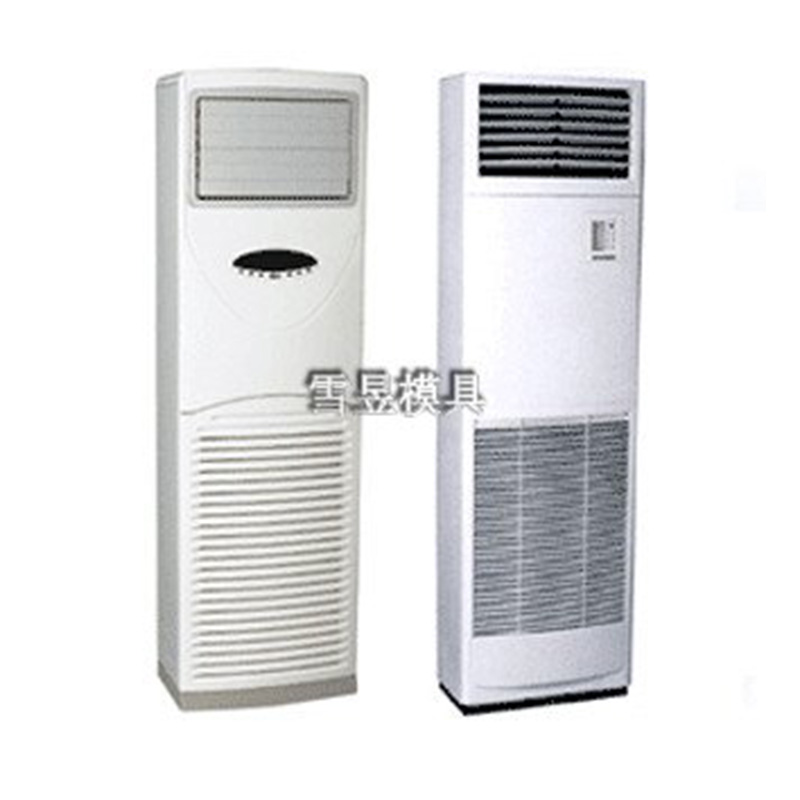

空調模具

1: 模架各模板在天側右下角用字沖打上模具編號；模板編號A0，B0；進出水標記IN,OUT；連接管路標記L；進出油標記O IN，O OUT；所有字碼符合標準。模具外表爛字、箭頭“UP”按照客戶要求制作
2: 模具地側安裝立腳以保護底面，無特殊情況可以垃圾釘代替。
3: 大型模具（8噸以上），模具裝夾需開設U型槽或穿孔,與成型機固定位置對應。
4: 模架表面不得有凹坑、銹跡，多余不用的吊環、進出水、氣、油孔等及其他影響外觀的缺陷。

雪昱模具加工中心

高剛性、高精密的機械結構
底座、立柱、鞍座等主要結構件皆采用高等級米漢納鑄鐵制成，并經熱處理消除內應力，確保微量進給之確動性及長久精度保持。
橫梁箱型結構設計，搭配階梯式線軌配置，提供鞍座寬大的結合跨距，確保主軸強大而安定的切削能力。
三軸采滾柱型精密線性滑軌設計，加減速反應快，進給速率至快達30m/min（H10M）。
三軸螺桿采精密預拉設計，有效遏制因溫升而產生的熱變位，確保定位精度與重覆精度之準確。
主軸頭采無配重設計，沒有一般配重塊震動及慣性遲滯現象，進給反應靈敏快速穩定。
卷屑螺桿與油水分離設計
工作臺兩側配置卷屑螺桿，可快速清理切屑，減少切屑?xì)埩魡栴}。
底座配置油水分離設計，切削水箱附油水分離裝置，有效延長切削液使用壽命。

模具墊板比較
